Pasak elektros instaliavimo specialistų, pokyčių apšvietimo valdyme tiek daug, kad dažnai net ir profesionalūs elektrikai vos spėja susipažinti su naujovėmis. Šiame straipsnyje apžvelgsime klasikinę apšvietimo valdymo ir reguliavimo įrangą ir supažindinsime su naujausiais elektroniniais apšvietimo jungikliais, taip pat panagrinėsime, kokios problemos kyla reguliuojant šviesos srautą (dimeriuojant).
Jungikliai šviestuvams

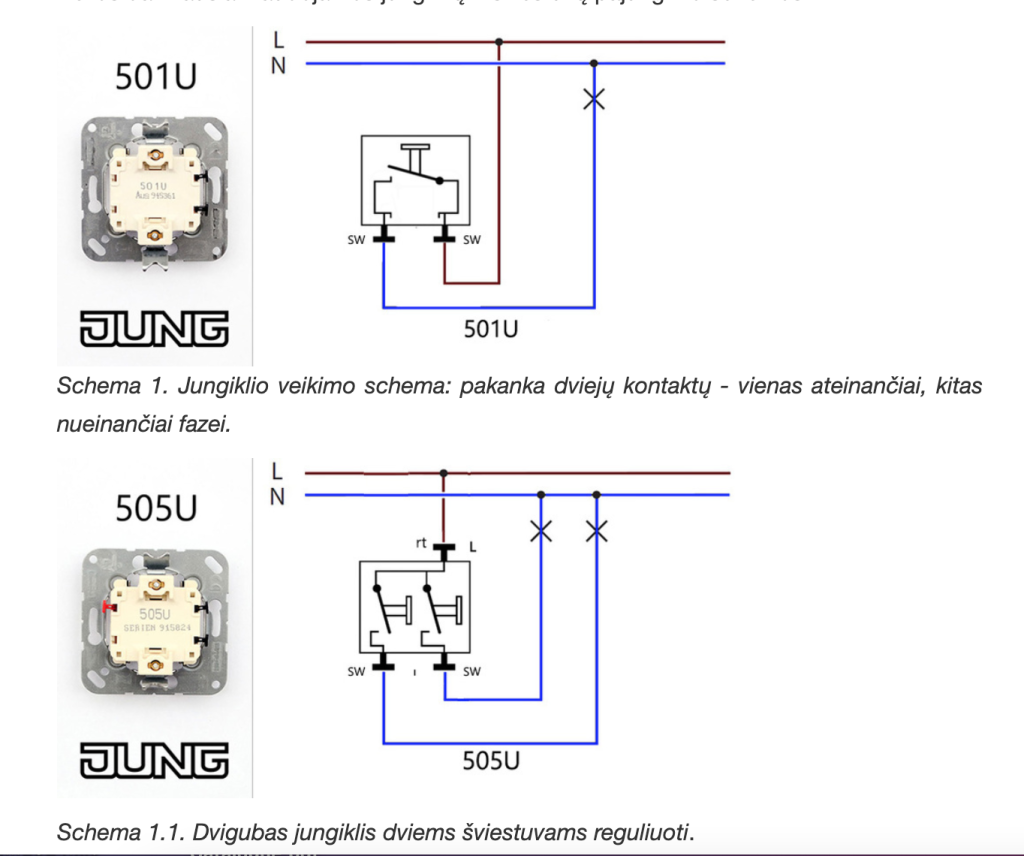

Jungiklio funkcija yra sujungti arba atjungti srovę linijoje. Instaliacijos darbas gana nesudėtingas, svarbu teisingai išvedžioti elektros kabelius patalpoje. Tam, kad būtų galima greitai atskirti kur koks kabelis, sužymėkite kodukus ant kabelio izoliacijos ir įrašykite tų kodukų paaiškinimus į elektros instaliacijos planą. Arba atvirkščiai – sužymėkite ant kabelių kodukus pagal parengtą elektros instaliacijos planą.
Kabelyje skiriasi laidųl spalva. Mėlynasis laidas schemose žymimas N raide ir yra „Nulinis laidas” (Neutralė). Fazinis laidas būna rudos svalvos ir schemose žymimas L raide. Dar yra geltonai žalias įžeminimo laidas.

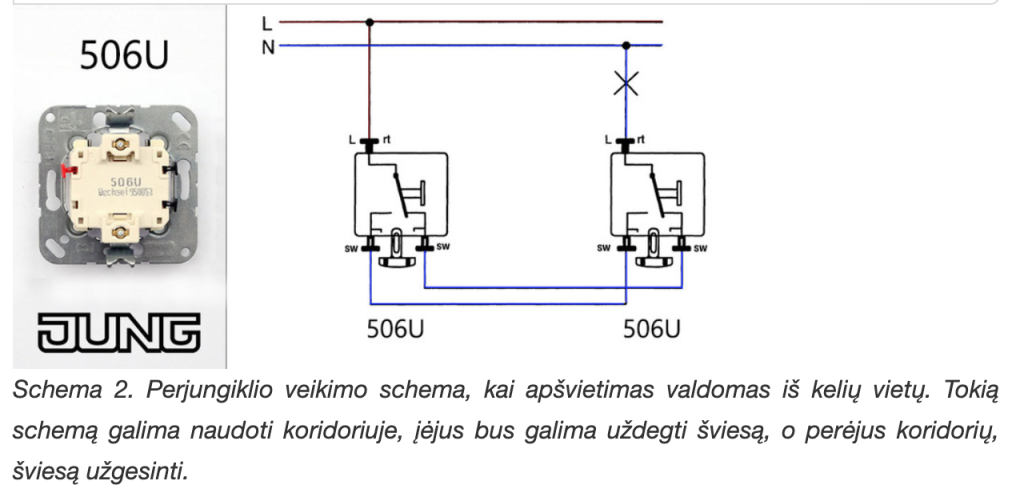

Įprasta situacija, kai apšvietimą tenka valdyti iš kelių vietų: pakilus laiptais išjungti laiptų šviestuvą, perėjus koridoriumi užgesinti šviesą. Šiems tikslams praktiškai visais atvejais naudojami specialūs perjungėjai. Išoriškai jungiklis ir perjungėjas nesiskiria, skiriasi tik tai, kad perjungėjo mechanizme yra ne du, o trys laidų pajungimai. Jungiklis atjungia arba sujungia grandinę, perjungėjas, sujungdamas vieną grandinę, atjungia kitą.
Su paprastais JUNG jungikliais neįmanoma padaryti šviesos valdymo iš dviejų taškų, kaip tai padaroma su specialiu perjungikliu.
Gali būti vienas šviestuvas arba keli lygiagrečiai sujungti šviestuvai. Vieno klavišo perjungėjuje turi būti trys kontaktai, vienas ateinančiai ar nueinančiai fazei, kiti du grandinėms tarp perjungėjų. Perjungėjai naudojami poromis, jie gali būti naudojami ir kaip įprasti jungikliai. Tačiau paprastas jungiklis negalės atlikti perjungėjo funkcijų.
Atkreipkite dėmesį, kad perjungėjas neturi stabilios klavišo įjungti/išjungti padėties. Perjungėjo klavišo padėtis priklauso nuo tuo metu naudojamos kito perjungėjo klavišo padėties.

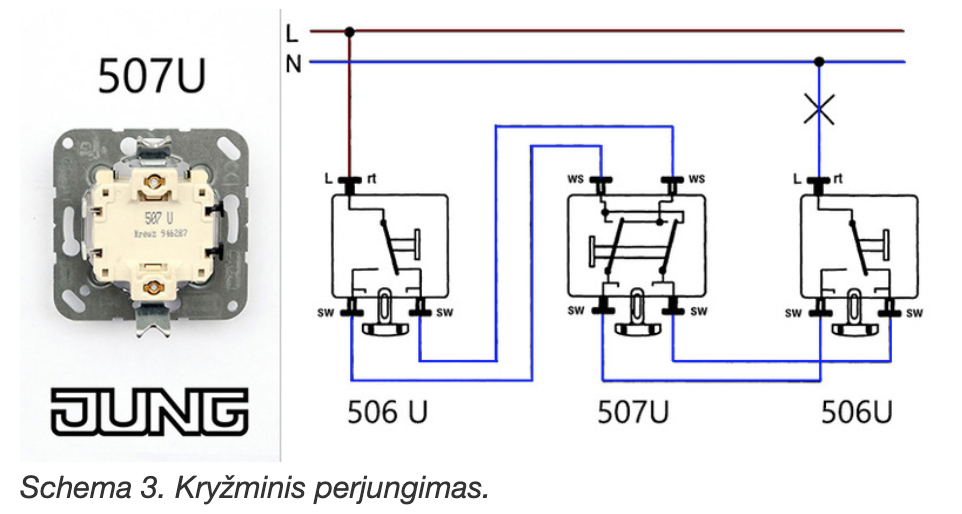

Jei laiptinė per kelis aukštus ir reikia tą patį šviestuvą įjungti ar išjungti iš trijų ir daugiau vietų, naudojamas kryžminis perjungiklis.
Kryžminis perjungėjas turi keturis kontaktus ir sudėtingesnę konstrukciją lyginant su paprastu perjungėju. Jis įrengiamas schemos viduje, t.y., įprasti perjungėjai bus pirmas ir paskutinis, visuose pereinamuosiuose taškuose – kryžminiai perjungėjai.

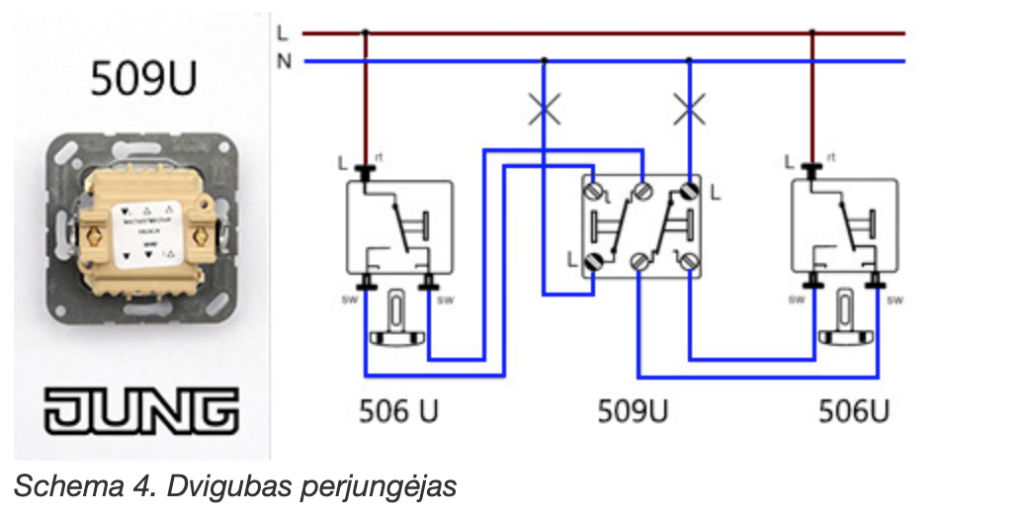

Kartais prireikia kelių atskirai veikiančių šviestuvų. Pavyzdžiui, laiptų viršuje ir apačioje reikia šviestuvų, kurie apšviestų tolimesnę erdvę. Tokiu atveju naudojami kelių klavišų sudvejinti perjungikliai.
